27-200 Trapez Formu

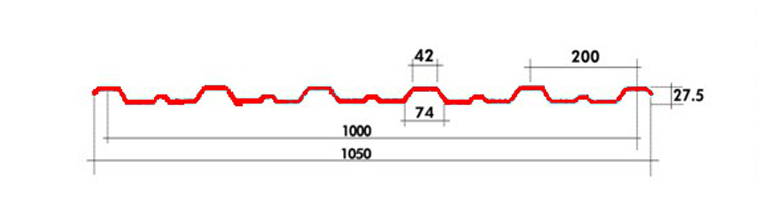

27/200 trapez formu, en ekonomik ve en yaygın formdur. Galvanizli sac veya aluminyumdan coilcoating sistem ile boyalı veya boyasız olarak, 0,50 – 1 mm arası değişik kalınlıklarda ve renklerde üretilebilmektedir. Net kaplama alanı 800 veya 1000 mm ‘dir. İstenen boylarda kesilebilir. Maksimum boy 15 metredir.
27/200 FORMU TRAPEZ LEVHALARIN TAŞIYABİLECEĞİ YAYILI YÜKLER (Kg/m2)
| Aşık Aralığı(m) | Galvanizli Saç Kalınlığı (mm) | ||||||
|---|---|---|---|---|---|---|---|
| 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | 1.2 | |
| 1.20 | 411 | 536 | 617 | 701 | 782 | 824 | 989 |
| 1.40 | 302 | 393 | 453 | 515 | 575 | 605 | 726 |
| 1.50 | 264 | 343 | 396 | 449 | 501 | 528 | 634 |
| 1.80 | 183 | 238 | 275 | 312 | 348 | 367 | 440 |
| 2.00 | 149 | 193 | 223 | 252 | 282 | 297 | 356 |
| 2.20 | 123 | 160 | 184 | 209 | 233 | 245 | 295 |
| 2.40 | 103 | 134 | 155 | 175 | 196 | 206 | 248 |
| 2.80 | 95 | 98 | 114 | 129 | 144 | 152 | 182 |
| 3.00 | 66 | 86 | 99 | 112 | 125 | 132 | 158 |
| Atalet Momenti (J:cm4/m) |
6.71 | 8.73 | 10.07 | 11.41 | 12.75 | 13.43 | 16.11 |
| Mukavemet Momenti (W:cm3/m) |
3.48 | 5.03 | 5.80 | 6.58 | 7.35 | 7.74 | 9.29 |
